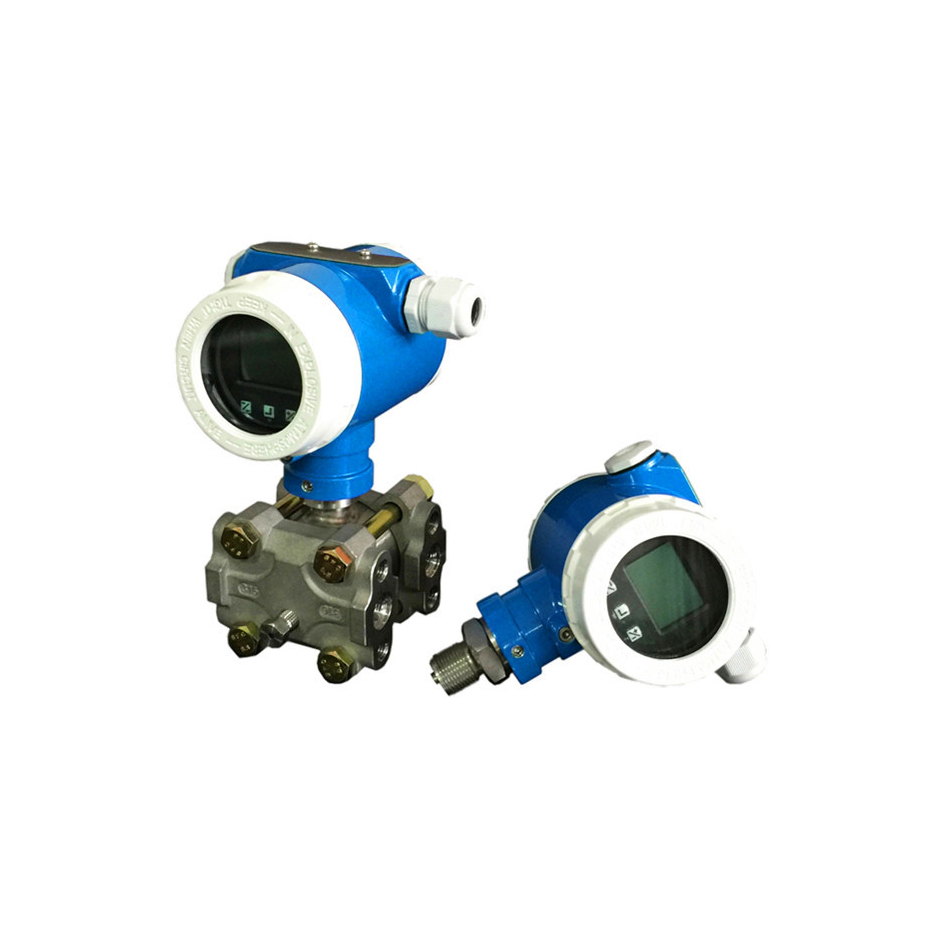

智能压力变送器
    发布时间: 2016-08-01 19:25

       TX51系列压力变送器是我司压力变送器系列仪表中的高性能产品。他将采集的压力、差压、液位等物理信号,通过采集单元传感器和数字处理电路转化为标准信号。

       变送器采用先进的专用集成电路数字技术,以实现最好的精度和信号的一致性。每台变送器均在工厂进行环境温度特性化补偿,从而保证在很宽的工作温度范围内变送器精度最高,飘移最小。




性能规格

使用对象
:液体、气体和蒸气。

输出信号420mADC。(智能型叠加 HART协议数字信号)。
工作电压供电电源为24VDC
精度等级:0.2%(常规),0.075%(高精度)

    :负载电阻回路允许最大负载电阻Rmax=E-12/0.02 Ω。



注:HART通讯要求负载不低于250Ω,不高于1100Ω



   量程和零位:外部连续可调。

    迁移特性:无论输出如何,正负迁移后,其量程上、下限均不得超过量程极限。

    环境温度范围:一般放大器 -29℃~+93℃;带现场显示器 -15℃~+70℃;

√△P放大器 -29℃~+66℃;敏感元件工作在 -40℃~+104℃。

   环境湿度0100%RH                    贮藏温度-40+100

   过载压力:不超过规定压力的1.15,变送器不会损坏。

    容积变化量:小于0.16cm3                 启动时间2秒,不需要预热。

   阻尼时间:在0.21.67秒内连续可调,微、低差压和法兰变送器,阻尼时间稍大些。

   结构材料: ·灌充液:硅油或惰性液

    ·螺栓:碳钢镀铬

    ·电气外壳:低铜铝合金

    ·电气外壳表面涂层:环氧喷塑

    ·排液/排气阀:316不锈钢

    ·隔离膜片:316L不锈钢、哈氏合金C、蒙乃尔、钽

   导压连接件: ·在压力容室上的连接螺孔为1418NPT,引压接头的连接螺孔为1214NPT内螺纹或M20×1.518外螺纹

·放大器电缆连接孔的螺孔为M20×1.5
